バイトの関係で買ってきたバイオノート(PCG-505EX)。 買った初日にスピーカーの振動が激しいのでさっそく解体、補修をしました。 その時に見つけた怪しげなポイント…。 クロックアップ出来そうな予感がしてたけど、その時には買ったばっかしの マシン壊すのが恐くてそのままにしておきました。 そして今日…。あまりに暇だったのでちょっといぢってみました。 そしたらなんとクロックアップできてるじゃないですか！（ぉぃ。 その方法を報告します。 注意 このページの情報を基にあなたのバイオを改造するとメーカー保証 が受けられないだけでなく、最悪の場合バイオが壊れてしまいます。 もし、この改造を行ってバイオやデータ等が壊れても作者（しばっち）は一切 責任を負いませんので悪しからず。 腕に自信の無い方は止めておいたほうが無難です。 改造に必要なもの

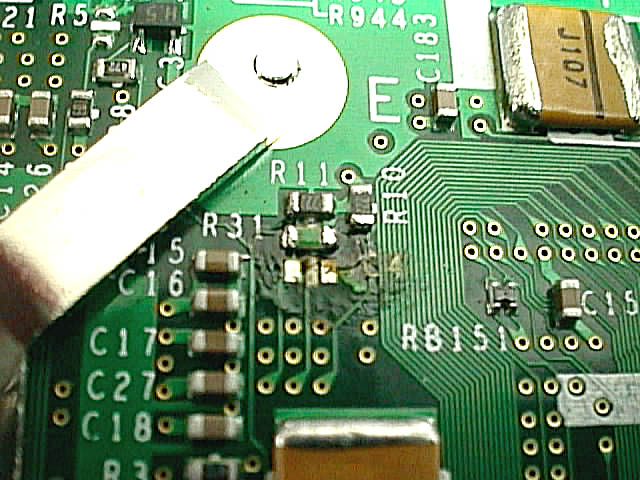

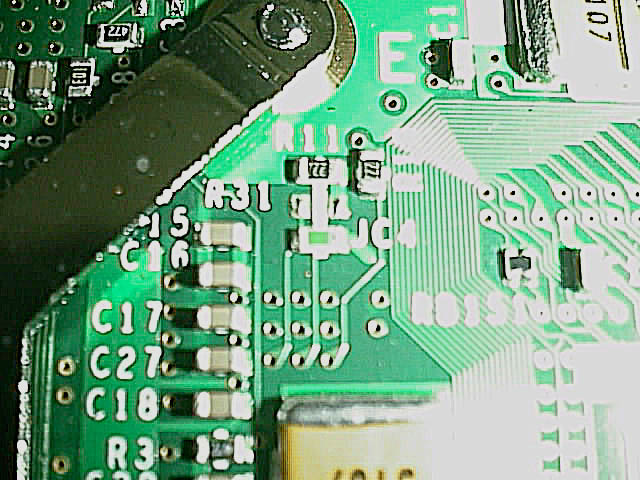

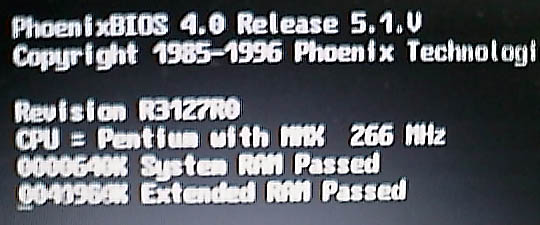

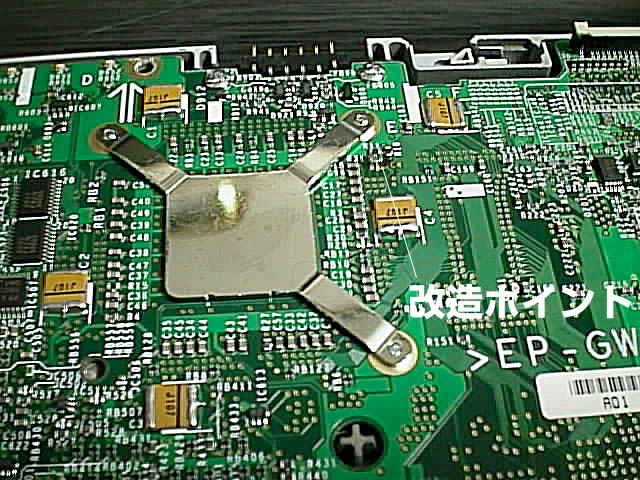

改造手順 まず、バイオをバラします。具体的な手順はほかのサイトにたくさんあるので ここでは省略します。 メイン基盤をみるとＣＰＵのヒートシンクがあります。右上のネジの付近に改 造ポイントがあります。  改造ポイント 改造ポイントのアップここにある緑色のチップ部品（ＪＣ４。おそらくジャンパ）を上のＲ３１のランド に移動します。  改造後のアップはんだ付けの後が美しくないのは試行錯誤の残留物ということで…(^^;; 後は、元どおりに組み立てて電源を入れます。ＳＯＮＹのロゴが出たらすかさ ずＦ２を押します。ＢＩＯＳ側で２６６ＭＨｚになっていると確認できれば改 造は成功です。  ＢＩＯＳ画面ちょっと見にくいですけど、２６６ＭＨｚになっているのがわかると思います。 ベンチマーク ああ、私としたことが…改造前のベンチマーク取るの忘れてた(^^; Brown Sugarさんのご協力により、ノーマルのベンチマークのデータ が手に入ったので比較してみましょう。 ノーマルのPCG-505EXベンチマーク ★ ★ ★ HDBENCH Ver 2.610 ★ ★ ★ 使用機種 Processor Pentium(MMX) 233.8MHz [GenuineIntel family 5 model 8 step 1] 解像度 800x600 65536色(16Bit) Display NeoMagic MagicGraph 128ZV+ Memory 64,616Kbyte OS Windows 98 4.10 (Build: 1998) Date 1999/ 1/31 16:21 HDC = Intel 82371AB/EB PCI Bus Master IDE Controller HDC = 標準バス マスタ IDE ハード ディスク コントローラ HDC = セカンダリ IDE コントローラ (デュアル FIFO) A = GENERIC NEC FLOPPY DISK C = GENERIC IDE DISK TYPE40 ALL 浮 整 矩 円 Text Scroll DD Read Write Memory Drive 5859 13541 14374 6292 1183 2560 74 4 4452 4398 13178 C:10MB改造後のPCG-505EXのベンチマーク ★ ★ ★ HDBENCH Ver 2.610 ★ ★ ★ 使用機種 Processor Pentium(MMX) 267.2MHz [GenuineIntel family 5 model 8 step 1] 解像度 800x600 65536色(16Bit) Display NeoMagic MagicGraph 128ZV+ Memory 64,616Kbyte OS Windows 95 4.0 (Build: 1111) B Date 1999/ 3/26 23:33 HDC = Intel 82371AB PCI Bus Master IDE Controller HDC = プライマリ IDE コントローラ (デュアル FIFO) HDC = セカンダリ IDE コントローラ (デュアル FIFO) A = GENERIC NEC FLOPPY DISK C = GENERIC IDE DISK TYPE40 ALL 浮 整 矩 円 Text Scroll DD Read Write Memory Drive 6622 15852 16544 6516 1340 4560 75 4 4051 4043 15642 C:10MBとりあえず速くなっているようなのでよしとしましょう。 改造後、３，４時間連続でＭＰ３の再生やこのページ書きしてますが、熱暴 走とかはなさそうです。放熱も改造前と変わらない様です。 改造後記 怪しいポイントをいじってる時に起動しなくなったときにはちょっとびっく りした。ほかにこの機種の改造を見かけないところをみると１番乗りなのか な？そうだったらかなりうれしいな☆ それにしても、この間までマック使いだったのに…（笑） 戻る |
